Heidenhain UVR130D – Guide technique et diagnostic

1. Présentation générale

Le Heidenhain UVR130D est une unité d’alimentation/inverseur régénérative utilisée principalement dans les systèmes CNC pour les machines‑outils.

Ses principales fonctions sont :

• Fournir une tension DC stable pour les modules d’axes et moteurs.
• Régénérer l’énergie lors des freinages des moteurs.
• Superviser les tensions, les surcharges et la température interne.
• Communiquer les états et erreurs via un bus interne.

Il fonctionne sur une alimentation triphasée de 400 V et peut délivrer une puissance nominale d’environ 30 kW, avec des pointes jusqu’à 45‑60 kW.

2. Rôle dans le système CNC

1. L’alimentation AC principale (L1‑L2‑L3) entre dans le module.
2. Le UVR130D convertit et stabilise cette énergie en DC-Link (~650 V) pour alimenter les modules d’entraînement (UM).
3. Les modules UM utilisent le DC-Link pour générer des signaux PWM vers les moteurs.
4. Le module contrôle les paramètres critiques : surintensité, surtension, surchauffe, ventilation.
5. En cas de freinage dynamique, le module régénère l’énergie pour éviter la dissipation excessive.

3. Défauts électriques fréquents

Défauts liés à l’alimentation AC

• No mains voltage : absence de tension, module ne s’allume pas.
• Under voltage : tension trop faible, module instable.
• Phase loss : perte d’une phase, pouvant entraîner surchauffe et défaut moteur.

Défauts DC-Link

• Overvoltage : surtension, souvent due à IGBT bloqués ou condensateurs endommagés.
• Undervoltage : sous-tension, condensateurs DC-Link faibles ou alimentation AC insuffisante.
• Ripple excessive : oscillations, généralement des condensateurs vieillissants.

Défauts thermiques

• Over temperature / TEMP : module arrête l’alimentation, ventilateur HS ou flux d’air insuffisant.
• Fan fail : ventilateur mort, câbles débranchés, capteur tachymétrique HS.

Défauts de communication

• Ready / Not ready : module refuse de démarrer, erreur DC-Link ou Fault active.
• Fault / Error : peut signaler IGBT HS, court-circuit ou surintensité.
• Encoder / feedback error : problème de câble ou de connecteur de l’encodeur moteur.

Défauts liés aux IGBT

• IGBT short / open : courant excessif, module s’éteint.
• IGBT driver fault : module ne répond pas, carte interne défectueuse.

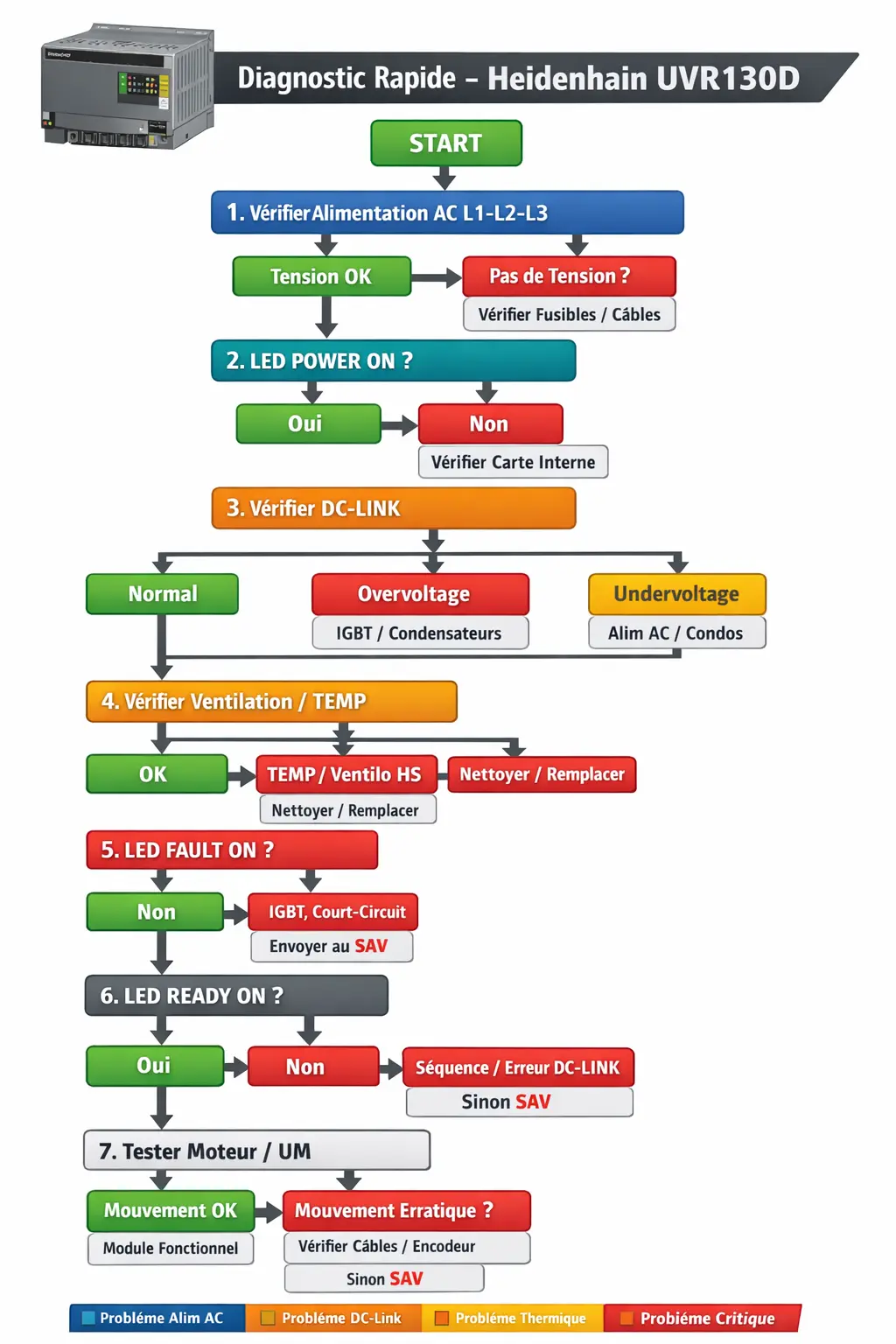

4. Étapes de diagnostic

1. Vérifier l’alimentation AC (tension et phases).
2. Vérifier l’état des LED Power et Fault.
3. Mesurer la tension du DC-Link (après décharge complète).
4. Vérifier la ventilation et la température interne.
5. Contrôler les câbles et connecteurs moteurs/encodeurs.
6. Observer la LED Ready et tester le moteur via le module UM.

Important : toute intervention sur le DC-Link doit se faire après décharge complète et avec les outils adaptés. Le module fonctionne à plus de 600 V DC, ce qui peut être dangereux.

5. Entretien et réparation

• Nettoyage interne : poussière et débris peuvent provoquer surchauffe et défauts TEMP.
• Ventilateurs : remplacer en cas de panne.
• Condensateurs DC-Link : vérifier leur état, surtout si le module a subi des surtensions.
• IGBT et cartes internes : ne jamais tenter de remplacer soi-même sans formation. Tout remplacement doit être fait par un centre spécialisé Heidenhain.

Quand envoyer au SAV ?

• LED Fault persistante ou code d’erreur critique.
• Module ne démarre pas ou Ready LED éteinte.
• Odeur de brûlé ou composants visiblement endommagés.
• Dysfonctionnements du moteur malgré vérification des câbles et encodeurs.

Le SAV peut proposer : diagnostic complet, réparation des cartes et composants, tests fonctionnels et remise en service avec garantie.

6. Conseils de sécurité

• Toujours couper l’alimentation AC avant intervention.
• Attendre la décharge complète du DC-Link.
• Utiliser des outils calibrés et adaptés pour la mesure.
• Documenter tous les états et erreurs avant envoi au SAV.
• Ne jamais ouvrir le module sous tension.
